产品概述
风能抗扭转电缆是专门为风力发电设备，尤其是风机塔筒内部和机舱到轮毂之间动态敷设环境设计的特种电缆。这些区域中的电缆需要随风机叶片的偏航和变桨动作，持续承受复杂的机械应力，其中以周期性扭转最为关键。本产品采用独创的结构设计和特种材料，旨在耐受高达±180°至±720°/米的极端扭转应力，确保在风机长达25年设计寿命内电力传输与信号控制的绝对可靠，是风力发电系统安全高效运行的“生命线”。

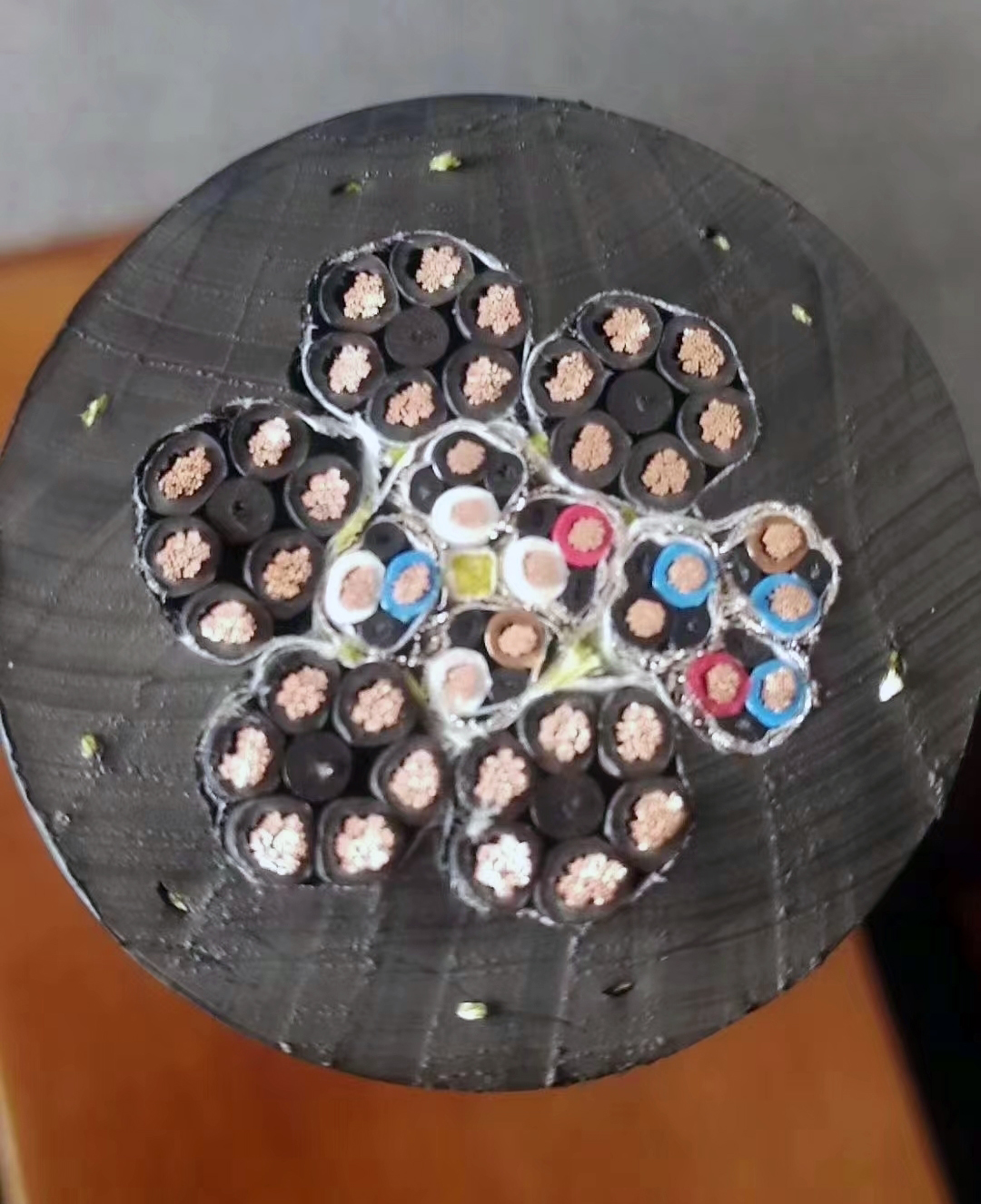

结构与设计原理：应对动态应力的工程学典范
风能抗扭转电缆的核心在于其每一层结构都为实现动态平衡而优化：
-
抗蠕变导体：
-
采用符合GB/T 3956第5类或第6类的超细裸铜丝或镀锡铜丝，以最佳节距角进行分层束绞。这种结构确保了在反复扭转时，导体内部应力得到均匀分散，有效防止铜丝因应力集中而疲劳断裂，并避免电缆在扭转后产生“回缩”或“灯笼状”变形。
-
-
特种绝缘层：
-
各芯线采用高强度、高弹性的无卤交联聚烯烃作为绝缘材料。该材料不仅具有优异的电气性能，其分子交联结构更提供了卓越的抗撕裂、耐热变形能力，长期允许工作温度达90°C以上，短路温度可达250°C。
-
-
成缆结构与中心填充：
-
绝缘线芯以极长的成缆节距进行绞合。与固定敷设电缆的紧密绞合不同，长节距设计为芯线在扭转时提供了必要的位移空间和自由度，是实现高扭转性能的关键。
-
中心采用高强度、柔韧的合成纤维填充绳，既保证了电缆的圆整性，又避免了传统填充物在扭转下可能产生的永久性压缩变形。
-
-
内护套/隔离层：
-
在缆芯与外护套之间，通常会有一层高弹性、低摩擦的 thermoplastic polyurethane (TPU) 或特殊配方的无卤护套料作为内护套。其主要功能是捆绑缆芯，并提供一个光滑的界面，减少缆芯与外护套之间的摩擦力，确保扭转应力能够被整体吸收和释放。
-
-
加强型外护套：
-
采用耐磨耐候型聚氨酯 (PUR) 或无卤弹性体 (TPE) 作为外护套。这是电缆抵御外界恶劣环境的第一道防线。
-
核心特性：
-
超高耐磨性： 可承受超过500次（如DIN EN 50396标准测试）的往复刮磨，抵抗与电缆托架的长期摩擦。
-
耐低温与耐油性： 在-40°C低温下保持柔性，不开裂，并能抵抗润滑油、液压油的侵蚀。
-
抗微生物与抗紫外线： 适用于潮湿、温暖的机舱环境，并能承受塔筒外的短暂日照。
-
-
主要技术参数与性能数据
-
扭转性能：
-
扭转角度： ±180°/m, ±360°/m, ±720°/m 等不同等级。
-
扭转寿命： 在指定扭转角度下，可承受 > 5,000次循环（依据TÜV / UL 1581 / EN 50264-4等标准测试）而无电气或机械损坏。
-
-
电气性能：
-
额定电压： U0/U 0.6/1 kV 或 1.8/3 kV。
-
弯曲半径： 固定敷设 ≥ 4 × D (电缆外径)，移动安装 ≥ 5 × D。
-
温度范围： 固定敷设：-40°C 至 +90°C；移动敷设：-30°C 至 +90°C。
-
-
机械性能：
-
耐油性： 通过IRM 902号油，70°C × 168h测试，护套无开裂、无过度膨胀。
-
耐磨性： ≥ 500次往复刮磨（测试条件：2.5N/mm²压力）。
-
阻燃性： 符合IEC 60332-1-2单根垂直燃烧，或更高等级的阻燃标准。
-
核心优势
-
极长的使用寿命： 专为高循环动态应力设计，确保与风机设计寿命同步，大幅降低停机维护成本。
-
卓越的机械韧性： 集抗扭转、抗弯曲、抗振动、耐刮磨、耐撕裂性能于一身，应对塔筒内严苛工况。
-
信号传输稳定： 对于数据/控制电缆，优化的结构设计能有效防止因机械运动导致的信号衰减或中断。
-
环境适应性广： 优异的耐候性、耐化学腐蚀性和宽温域性能，适用于全球各种气候条件下的风场。
-
安全可靠： 无卤低烟特性，在发生火灾时能有效减少有毒腐蚀性气体的释放，为人员疏散提供宝贵时间。
典型应用场景
-
风机偏航系统： 连接塔筒与机舱的移动部分，承受连续的旋转应力。
-
风机变桨系统： 从机舱到旋转轮毂的动力与控制线路，承受极其频繁的正反向扭转。
-
机舱内部： 发电机至控制柜的动力传输，以及各类传感器、控制单元的连接。
-
刹车系统： 风机安全回路的关键组成部分。
