中度柔性双绞双护屏蔽拖链电缆：为高柔性移动场景设计的可靠连接解决方案
在工业自动化、机器人技术、数控机床和移动式设备中，电缆需要持续承受弯曲、扭转、拖拽和复杂电磁环境考验。中度柔性双绞双护屏蔽拖链电缆正是为这类高动态应用场景设计的专业电缆，其在柔性、耐久性和抗干扰性之间取得最佳平衡，成为现代智能制造的“动脉”。
一、什么是中度柔性双绞双护屏蔽拖链电缆？
这是一种专门用于拖链系统（电缆链）中的高柔性控制电缆，其名称中每个关键词都代表一项核心特性：
-
中度柔性：比普通电缆更柔软，比超高柔性电缆更具机械强度和成本效益，适用于中等弯曲半径和移动速度场景。
-
双绞结构：信号线对采用两两双绞设计，有效抑制电磁干扰（EMI）和射频干扰（RFI），保证信号传输稳定性。
-
双护套设计：内护套固定芯线，外护套承担机械保护，分工明确，提升整体耐久性。
-
屏蔽层：采用编织屏蔽（铜网屏蔽）或箔层屏蔽，有效抵抗外部电磁干扰，防止信号衰减。
-
拖链专用：结构设计满足拖链系统反复弯曲、移动的要求。

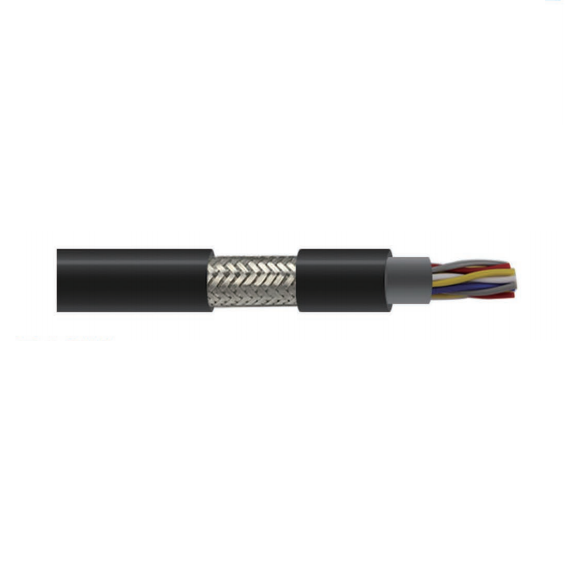

二、电缆结构详解（从内到外）
-
导体：精细无氧铜丝（Class 5或Class 6），镀锡可选，提高抗氧化性和耐弯曲性。
-
绝缘：特种TPE、PVC混合料或优质PUR，兼顾柔性与绝缘强度。
-
对绞组：信号线或数据线采用两两双绞，绞距精密控制以抵消干扰。
-
分屏蔽（可选）：每组双绞线可有单独的铝箔屏蔽，用于多信号分组隔离。
-
总屏蔽：采用镀锡铜丝编织屏蔽，覆盖率通常≥85%，有效导出干扰。
-
内护套：柔性PVC或PUR，固定内部线芯，防止其相互移动磨损。
-
外护套：耐磨、耐油、耐撕裂的PUR（聚氨酯）或优质PVC，承担主要机械保护和环境影响。
三、核心性能参数与技术要求
| 性能指标 | 参数要求/描述 |
|---|---|
| 额定电压 | 300/500V 或 0.6/1kV |
| 测试电压 | 2000V~4000V（AC），持续5分钟不击穿 |
| 最小弯曲半径 | 移动安装：7.5×电缆外径；固定安装：5×电缆外径（例如：电缆外径10mm，移动安装弯曲半径≥75mm） |
| 持续工作温度 | -20℃ ~ +80℃（PUR外护套可达-35℃ ~ +90℃） |
| 耐油性 | 通过UL 1581或GB/T 2951.13标准测试（耐润滑油、液压油） |
| 屏蔽效果 | 频率≥30MHz时，转移阻抗≤5mΩ/m 或 屏蔽衰减≥70dB |
| 拖链弯曲寿命 | ＞500万次（基于半径R、速度V等标准测试条件） |
| 阻燃等级 | 符合IEC 60332-1（单根垂直燃烧） |
四、主要应用领域
-
数控机床与加工中心：刀库、主轴、导轨等移动部件电力与信号传输。
-
工业机器人：关节连接、第七轴轨道、焊枪、抓手等处的动力与控制。
-
自动化生产线：物料输送线、装配机械臂、移动式操作台。
-
物流分拣系统：堆垛机、穿梭车（RGV）、交叉带分拣机。
-
特种设备：舞台机械、医疗设备、检测仪器内部移动连接。
五、选型指南：如何选择合适的拖链电缆？
-
确认移动特性：弯曲半径、移动速度、加速度（轻载/重载循环）。
-
明确电气需求：电压等级、电流负载、信号类型（是否需双绞屏蔽）。
-
评估环境因素：是否存在油污、化学品、紫外线（户外）、温度极端情况。
-
验证认证标准：是否需符合UL/CE认证，或特定行业标准（如船舶、食品机械）。
-
匹配连接器：电缆的柔性和外径需与所用连接器（如M8/M12）兼容。
我司（上海光亨电缆）提供全系列中度柔性拖链电缆，支持动力、控制、数据信号混合设计，并可定制耐油PUR外护套、双绞分组屏蔽等结构，为您的设备提供长久稳定的连接保障。
