一、结构与材料
-
导体
-
多股精细绞合镀锡铜丝，符合IEC 60228/VDE 0295 Class 5标准，确保低电阻（20℃时≤11.5Ω/km）和高导电性。
-
镀锡层增强耐腐蚀性，适用于沿海高盐雾环境。
-
-
绝缘与护套
-
双层辐照交联聚烯烃（XLPO），耐温范围-40℃至+120℃，短路耐受温度达250℃。
-
无卤低烟配方，符合IEC 60332-1阻燃标准，火灾时烟雾毒性低。
-
-
颜色标识
-
标准护套为黑色（RAL9005），支持红、蓝等定制色，线芯可区分极性。
-
二、技术参数
| 指标 | 参数 |
|---|---|
| 额定电压 | AC 600/1000V, DC 1000/1800V |
| 测试电压 | 4000V~6500V/5min（直流） |
| 弯曲半径 | 固定敷设：4×D；移动敷设：6×D |
| 绝缘电阻 | ≥20 MΩ/km（20℃） |
| 环境适应性 | -40℃~+90℃；导体工作温度+120℃ |
| 注：D为电缆外径；数据综合。 |
三、核心性能优势
-
极端环境耐受：通过辐照交联工艺，抗紫外线、耐臭氧、耐酸碱盐腐蚀，适用于沙漠、高原、沿海等区域。
-
机械强度提升：抗压、耐弯折、防切割，敷设过程中不易损伤。
-
安全合规：通过TUV 2PfG 1169/08.2007认证，满足UL 4703、IEC 60332等国际标准。
四、应用场景
-
光伏电站直流侧：组件串联、汇流箱至逆变器连接。
-
特殊环境部署：如沙漠（昼夜温差＞60℃）、沿海（湿度＞80%）、高海拔（紫外线辐射强度＞200W/㎡）。
五、标准与认证
-
核心认证：TUV 2PfG 1169/08.2007（光伏电缆专项）。
-
辅助标准：IEC 60228（导体）、IEC 60332-1（阻燃）、EN 50627-2-1（无卤）
六、具体参数（仅参考，产品及标准会有更新）
| 截面(mm²) | 导体结构(根数/直径mm) | 最大外径(mm) | 90℃载流量(A) | 20℃导体电阻(Ω/km) | 千米重量(kg/km) |
|---|---|---|---|---|---|
| 1.5 | 30/0.25 | 5.3±0.2 | 25.5 | 12.1 | 23.8 |
| 2.5 | 50/0.25 | 5.9±0.2 | 34.0 | 7.41 | 33.5 |
| 4 | 56/0.30 | 6.8±0.2 | 45.0 | 4.61 | 46.2 |
| 6 | 84/0.30 | 7.6±0.3 | 58.0 | 3.08 | 64.0 |
| 10 | 140/0.30 | 9.1±0.4 | 80.0 | 1.83 | 99.5 |
| 16 | 224/0.30 | 10.7±0.4 | 105.0 | 1.15 | 142.6 |
| 25 | 350/0.30 | 12.5±0.5 | 138.0 | 0.727 | 214.0 |
| 35 | 500/0.30 | 14.0±0.6 | 170.0 | 0.524 | 287.5 |
| 50 | 700/0.30 | 16.5±0.7 | 210.0 | 0.387 | 393.0 |
| 70 | 1000/0.30 | 18.5±0.8 | 260.0 | 0.268 | 534.0 |
| 95 | 1400/0.30 | 21.0±1.0 | 315.0 | 0.193 | 715.0 |
| 120 | 1700/0.30 | 23.5±1.0 | 360.0 | 0.153 | 885.0 |
| 150 | 2100/0.30 | 26.0±1.1 | 410.0 | 0.124 | 1080.0 |
넶浏览量：0

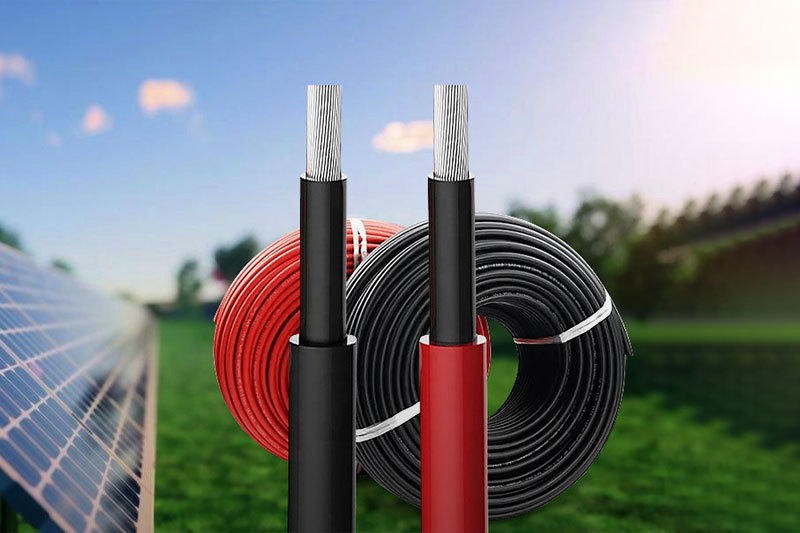

PV1-F是一种专为太阳能光伏系统设计的特种直流电缆，用于组件间汇流、逆变器连接等直流侧电气连接。其核心价值在于解决光伏电站常面临的高温差、强紫外线、潮湿盐雾等恶劣环境挑战，设计寿命不低于25年
