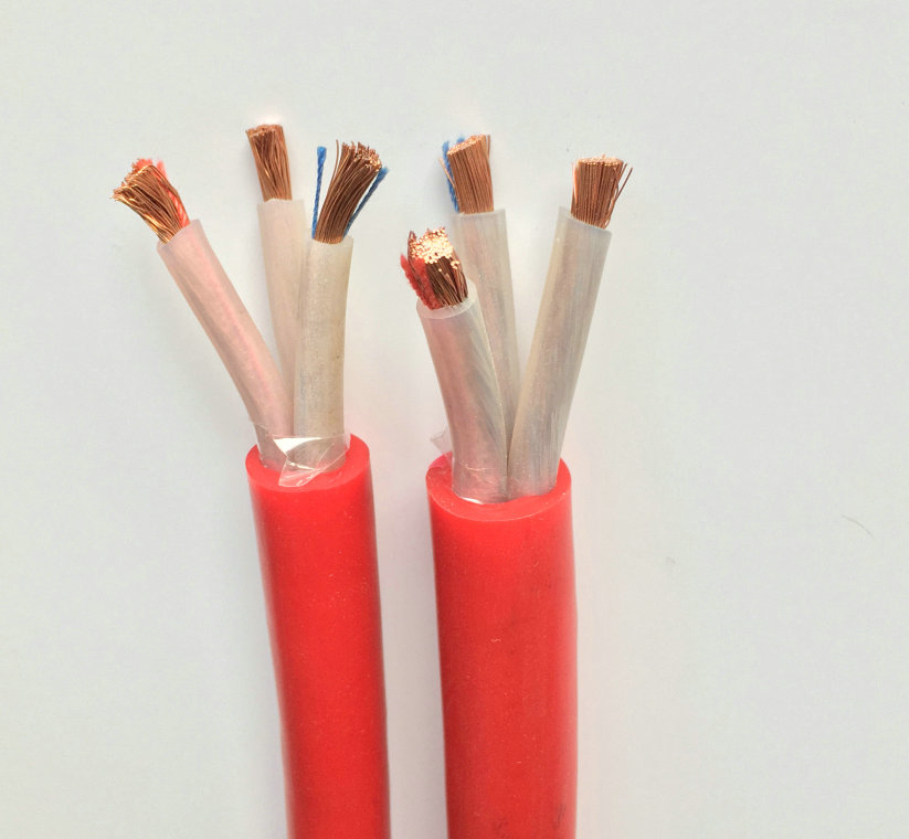

AGR硅橡胶绝缘电线
执行标准： Q/IRMV2-2008（通用型）
认证： RoHS指令（欧盟2002/95/EC）
产品概述
AGR电线采用镀锡铜导体与硅橡胶绝缘层，额定电压300/500V，工作温度范围-60℃ ~ +200℃146。专为高温、低温及化学腐蚀环境设计，兼具优异电绝缘性、柔韧性与长寿命，适用于需极端温度稳定的电气连接场景。
核心特性
-
极端温度适应性
-
耐高温：200℃连续运行（短期耐受+250℃）；
-
耐低温：-60℃弯曲无裂纹（GB/T 2951耐寒试验）。
-
-
电气与化学防护
-
绝缘电阻＞20MΩ·km，耐压强度≥2000V/5min不击穿；
-
耐酸碱、耐油、抗老化，寿命比普通PVC线提升3倍。
-
-
机械柔性
-
特软型导体结构（如0.5mm²采用100/0.08mm绞合），弯曲半径≤4D（D为线径）。
-
技术参数
| 项目 | 规格 |
|---|---|
| 导体材质 | 镀锡铜（实芯/绞合） |
| 标称截面 | 0.2mm² ~ 25mm²（支持定制至70mm²） |
| 绝缘厚度 | 0.5mm ~ 1.5mm（随截面递增） |
| 20℃导体电阻 | 示例：1.5mm² ≤13.7Ω/km；6mm² ≤3.39Ω/km |
| 护套颜色 | 红/黄/蓝/白/黑/黄绿/棕等 |
典型规格示例（普通型）：
| 截面(mm²) | 导体结构 | 平均外径(mm) | 包装长度(m) | |
|---|---|---|---|---|
| 0.5 | 28/0.15mm | 2.20 | 200 | |
| 1.5 | 48/0.20mm | 3.10 | 100 | |
| 2.5 | 49/0.25mm | 3.70 | 100 |
典型应用
-
高温设备：电热器、烤箱、工业烘烤线内部布线；
-
精密仪器：电机引接线、传感器信号传输（-60℃低温环境）；
-
安全场景：消防灯具、燃气设备耐热线路47。
注：户外紫外线强烈区域需加防护套管；强腐蚀环境建议选屏蔽型（AGRP）。
衍生型号选型指南
| 型号 | 特性 | 适用场景 | |
|---|---|---|---|
| AGRP | 镀锡铜丝编织屏蔽 | 强电磁干扰环境仪器接线 | |
| AGR-90 | 耐高温+250℃ | 特种工业加热设备 | |
| ZR-AGR | 阻燃C级（GB/T 18380） | 高层建筑高温照明系统 |
使用规范
-
安装要求
-
弯曲半径：普通型≥4D，特软型≥3D（避免绝缘层开裂）；
-
固定间距：水平敷设≤200mm，垂直敷设≤300mm。
-
-
安全禁忌
-
严禁机械损伤绝缘层（破损会导致高温击穿）；
-
禁止超温使用（＞250℃将加速老化）。
-
-
环境限制
-
长期暴露于臭氧环境需定制抗臭氧配方；
-
移动敷设时需防护套管理。
-
| 导体标称截面（mm2) | 线芯结构根数/线径（mm） | 绝缘厚度（mm） | 最大外径（mm） | 20℃导体电阻≤（Ω/km） | ||
|---|---|---|---|---|---|---|
| 0.5 | 28/0.15 | 0.6 | 1.9 | 40 | ||
| 0.75 | 42/0.45 | 0.6 | 2.6 | 26.7 | ||
| 1 | 32/0.2 | 0.7 | 2.7 | 20 | ||
| 1.5 | 48/0.2 | 0.7 | 3.1 | 13.7 | ||
| 2.5 | 49/0.25 | 0.7 | 3.7 | 8.21 | ||
| 4 | 56/0.3 | 0.7 | 4.5 | 5.1 | ||
| 6 | 84/0.3 | 0.8 | 5.4 | 4 | ||
| 10 | 84/0.4 | 1.0 | 7 | 1.95 | ||
| 16 | 126/0.4 | 1.2 | 9 | 1.24 | ||
| 25 | 196/0.4 | 1.5 | 11 | 0.795 | ||
